MRTG설정 (외부 스위치)

환경

OS : CENTOS

구성프로그램 : GNS3

스위치 : CISCO

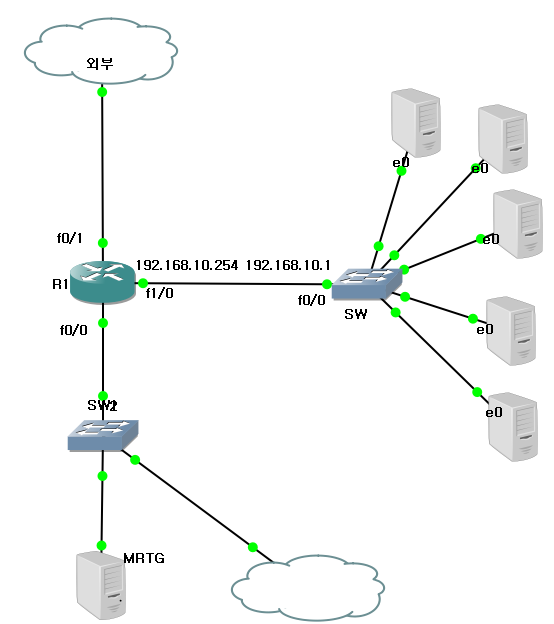

*구성



SW MRTG 수집 하기





1. SW - SNMP 설정 하기





conf t

int f0/0

ip addr 192.168.10.1 255.255.255.0

no sh

snmp-server community bigju1 RO //bigju1는 MRTG서버에서 허용한 호스트 이름이다

snmp-server system-shutdown



2. 서버 MRTG 설정



* SNMP 및 MRTG 설치 되어있어야한다

https://bigju.tistory.com/entry/Centos7-MRTG-%EC%84%A4%EC%B9%98?category=890555



vim /etc/snmp/snmpd.conf

com2sec local 192.168.10.1 bigju1 // IP는 해당 스위치 , bigju는 위에 스위치에서 설정한 호스트명

수집할 스위치 내용 추가



3. MRTG활성화 하기



* 이미 R1의 트래픽은 /home/mrtg 에서 수집 중 이므로 따로 폴더를 만들어 관리



mkdir /home/mrtg/36

cd /home/mrtg/36

cfgmaker --global 'WorkDir: /home/36/ --global 'Options[_]: bits,growright' --output /home/mrtg/36/mrtg.cfg bigju1@192.168.10.1

* snmp에서 설정한 호스트 및 IP 확인 !





4. MRTG 활성화 2

indexmaker --title "SW MRTG " --output /home/mrtg/36/index.htm /home/mrtg/36/mrtg.cfg

LANG=C mrtg mrtg.cfg

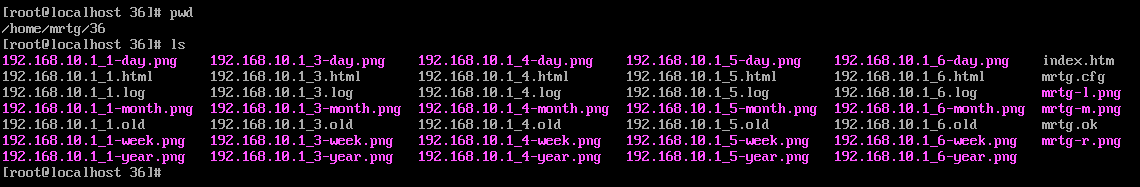

파일 생성확인





6. VHOST 설정



vi /etc/httpd/conf/vhost.conf



<VirtualHost *:80>
DocumentRoot "/home/mrtg/36/"
ServerName 192.168.0.2/36
#ServerAlias www.mrtg.test.com
ErrorLog "logs/mrtg.com-acc"
CustomLog "logs/mrtg.com-err" common
</VirtualHost>



/etc/init.d/httpd restart



7. crontab 설정

*/5 * * * * root /usr/bin/mrtg /home/mrtg/36/*.cfg

or

env LANG=C /usr/bin/mrtg /home/metg/36/mrtg.cfg

8. 확인

http:ip/36/index.htm

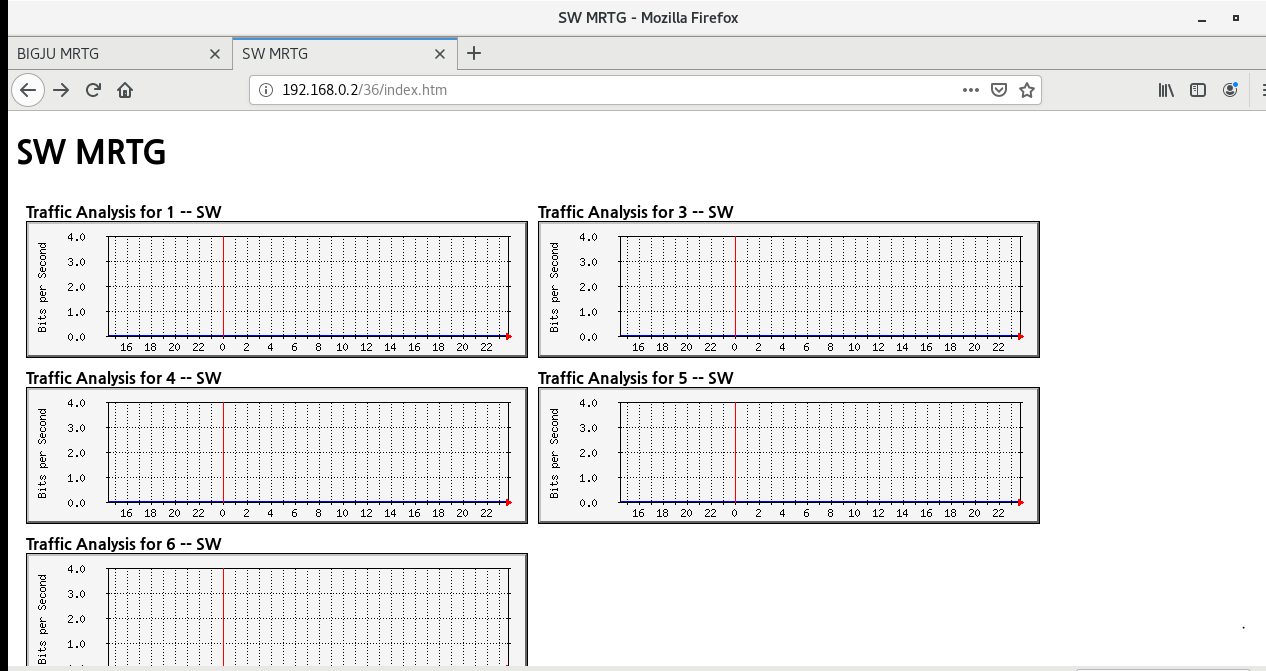

SW에 대한 MRTG

* sw에 대한 트래픽 수집

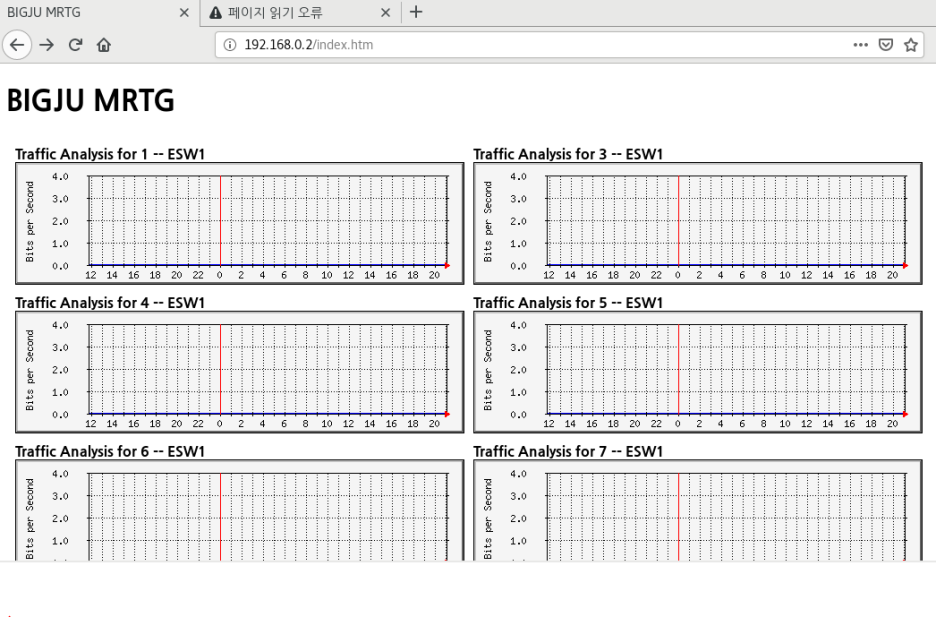

* 앞에서도 설정 한 R1에 대한 트래픽 까지 확인 가능



BigJu
