NAT 설정 ( GNS3 외부통신)
bigju
2021. 10. 6. 13:50
반응형
환경
OS : Centos
구성프로그램: GNS3
스위치 : Cisco

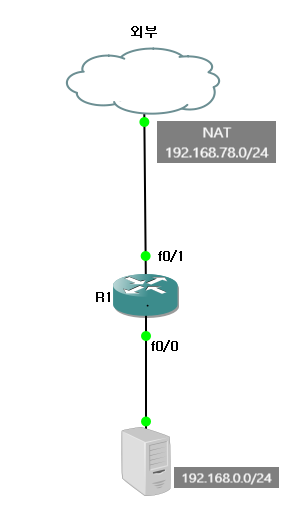

구성도
1. 스위치 설정 (R1)
conf t int f0/1 ip addr dhcp
no sh
exit
int f0/0
ip addr 192.168.0.1 255.255.255.0 //스위치 IP설정
no sh
exit
2. 네트워크 설정
router rip
network 192.168.0.0 //서버 대역
network 192.168.78.0 // NAT 대역
exit
ip route 0.0.0.0 0.0.0.0 192.168.78.2 //NAT 게이트웨이
3. NAT ZONE 설정
access-list 1 permit 192.168.0.0 0.0.0.255 //ACL(access-list) 1번에 허용할 네트워크 대역 등록
ip nat inside source list 1 interface f0/1 overload // f0/1에 들어오는 정보 중 ACL 1번에서 허용한 정보를 NAT으로 나가게 함
4. 인 / 아웃 설정
int f0/1
ip nat outside // nat의 영역 중 외부 영역을 지정해 줌
exit
int f0/0
ip nat inside // nat의 영역 중 내부 영역을 지정해 줌
exit
5. 확인
